Kawat Paduan Aluminium: Nilai, Properti, Aplikasi & Panduan Pengadaan

Apa itu Kawat Paduan Aluminium dan Apa Bedanya dengan Kawat Aluminium Murni?

Kawat paduan aluminium adalah bahan konduktor yang dihasilkan dengan menambahkan elemen paduan dalam jumlah terkontrol — paling umum magnesium, silikon, besi, tembaga, atau logam tanah jarang — ke matriks dasar aluminium. Hasilnya adalah kawat yang mempertahankan kepadatan rendah dan ketahanan korosi yang melekat pada aluminium sekaligus memberikan peningkatan kekuatan tarik, stabilitas konduktivitas, dan kinerja kelelahan yang jauh lebih baik.

Kawat aluminium murni (seri 1xxx, 99% Al) memiliki kekuatan tarik ultimat kira-kira 60–80 MPa , sehingga tidak cocok untuk aplikasi penahan beban atau getaran tinggi. Nilai kawat paduan aluminium yang umum digunakan dalam layanan listrik dan struktural meliputi:

• 1350-H19 — Al tingkat listrik, hampir murni, digunakan dalam konduktor daya overhead (ACSR, AAAC)
• 6101/6201 — Paduan Al-Mg-Si, dapat diberi perlakuan panas, kekuatan tarik 295–330 MPa, banyak digunakan dalam konduktor AAAC dan ACAR
• 5056/5154 — Paduan Al-Mg, ketahanan terhadap korosi yang sangat baik, umum pada rangkaian kabel kelautan dan otomotif
• Seri 8000 (8030, 8176) — Paduan Al-Fe-Cu, disetujui oleh NEC untuk kawat bangunan sebagai pengganti tembaga

Perbedaan utamanya terletak pada struktur mikro: elemen paduan memperkenalkan fase pengerasan presipitasi atau penguatan larutan padat yang tidak dimiliki aluminium murni, memungkinkan para insinyur menyesuaikan kekuatan, ketahanan mulur, dan konduktivitas listrik untuk persyaratan desain tertentu.

Sifat Mekanik dan Elektrikal: Yang Perlu Diketahui Pembeli

Memilih tingkat kawat paduan aluminium yang tepat memerlukan keseimbangan dua sifat yang sering kali saling bertentangan: konduktivitas listrik (diukur dalam persentase IACS — Standar Tembaga Anil Internasional) dan kekuatan tarik. Tabel di bawah membandingkan nilai yang paling relevan secara komersial:

Selain konduktivitas dan kekuatan, tiga properti tambahan menentukan kinerja layanan jangka panjang:

• Resistensi mulur — Di bawah beban tarik yang berkelanjutan, kawat aluminium dapat memanjang seiring waktu (merayap), menyebabkan konduktor melorot pada saluran udara. Paduan dengan penambahan Fe dan Si (8030, 6201) menunjukkan laju mulur yang jauh lebih rendah dibandingkan aluminium murni.
• Ketahanan lelah — Retak lelah akibat getaran merupakan modus kegagalan utama pada konduktor overhead. 6201 dan paduan yang didoping tanah jarang menunjukkan batas ketahanan lelah 30–50% lebih tinggi dari 1350-H19 dengan diameter setara.
• Ketahanan korosi — Lapisan alumina alami (Al₂O₃) pada semua paduan aluminium memberikan perlindungan atmosfer yang baik. Paduan yang mengandung Mg (seri 5xxx) memiliki kinerja terbaik di lingkungan yang terkena garam dan pesisir.

Aplikasi Utama di Seluruh Industri

Kawat paduan aluminium digunakan di pasar akhir yang lebih luas daripada yang diantisipasi sebagian besar pembeli. Setiap aplikasi menempatkan serangkaian tuntutan berbeda pada properti kawat.

Transmisi dan Distribusi Tenaga Listrik

Pasar tunggal terbesar untuk kawat paduan aluminium adalah konduktor listrik overhead. Konduktor Paduan Aluminium (AAAC) menggunakan kawat pilin 6201 secara eksklusif, menawarkan rasio kekuatan terhadap berat yang unggul dibandingkan ACSR (aluminium yang diperkuat baja) pada bentang hingga 500 m. Peningkatan infrastruktur transmisi global, khususnya di Asia dan Timur Tengah, mendorong permintaan akan kabel 6201 berkekuatan tinggi dengan diameter berkisar antara 2,0 mm hingga 4,5 mm.

Pengkabelan Bangunan dan Konstruksi

Setelah puluhan tahun kekhawatiran tentang kegagalan sambungan dengan kabel aluminium murni yang lebih tua, kawat paduan seri 8000 (8030, 8176) dikembangkan untuk menghilangkan masalah ini. NEC Pasal 310 dan UL 83 sekarang secara eksplisit mencantumkan paduan seri 8000 sebagai bahan konduktor yang disetujui untuk sirkuit cabang di bangunan tempat tinggal dan komersial. Konduktivitasnya setara dengan aluminium kelas 1350, sementara keuletan dan ketahanan mulurnya yang lebih baik di terminal membuatnya menjadi pengganti tembaga yang hemat biaya, yang harganya kira-kira sama dengan tembaga. 3–4× lebih banyak per kilogram .

Rangkaian Kabel Otomotif dan EV

Pengurangan bobot adalah prioritas utama bagi OEM otomotif. Mengganti tembaga dengan kawat paduan aluminium pada body harness dan interkoneksi baterai dapat mengurangi berat harness 40–48% . Tantangannya adalah mencapai fleksibilitas yang memadai pada alat pengukur kecil (0,35–0,5 mm²), itulah sebabnya paduan mikro Al-Fe-Cu dan Al-Mg-Si dengan proses penarikan dan anil khusus digunakan daripada nilai standar. Tesla, Toyota, dan beberapa OEM Eropa telah memindahkan kabel baterai arus tinggi ke kawat paduan aluminium di seluruh jajaran kendaraan listrik mereka.

Pengelasan dan Manufaktur Aditif

Kawat las paduan aluminium ER4043 dan ER5356 adalah dua bahan pengisi yang paling banyak ditentukan untuk pengelasan MIG/TIG pada struktur aluminium. ER4043 (Al-Si) menghasilkan sensitivitas retak yang lebih rendah dan profil manik yang lebih halus; ER5356 (Al-Mg) memberikan kekuatan tarik yang lebih tinggi di zona las ( ~260MPa vs. ~190 MPa untuk ER4043) dan merupakan pilihan yang lebih disukai untuk pengelasan kelautan dan struktural. Kelompok paduan yang sama sekarang digunakan sebagai kawat bahan baku dalam manufaktur aditif busur kawat (WAAM) untuk komponen perkakas dan ruang angkasa besar.

Proses Pembuatan: Dari Batang hingga Kawat Akhir

Memahami bagaimana kawat paduan aluminium diproduksi membantu pembeli mengevaluasi klaim kualitas dan menentukan parameter produk yang benar.

1. Paduan dan pengecoran — Ingot aluminium dilebur dalam tungku induksi atau berbahan bakar gas. Elemen paduan ditambahkan dalam perbandingan yang tepat, dihilangkan gasnya dengan fluks nitrogen atau argon untuk menghilangkan porositas hidrogen, dan dicetak ke dalam batang melalui pengecoran kontinu (proses Properzi atau Conform) hingga diameter 9–20 mm.
2. Penggulungan panas — Batang tuang segera dicanai panas pada suhu 400–500 °C melalui serangkaian proses penggulungan untuk menyempurnakan struktur butir dan mencapai diameter batang target (biasanya 9,5 mm untuk bahan baku penarikan kawat).
3. Gambar kawat — Batang ditarik melalui tungsten karbida atau cetakan berlian dalam beberapa lintasan, sehingga diameternya semakin berkurang. Anil perantara pada suhu 300–380 °C diterapkan sesuai kebutuhan untuk mengembalikan keuletan di antara tahap menggambar.
4. Perlakuan panas (temper) — Untuk paduan yang dapat diolah dengan panas (6xxx, 2xxx), perlakuan panas larutan yang diikuti dengan penuaan buatan (T6, T81) mengembangkan struktur mikro pengerasan presipitasi yang memberikan sifat mekanik akhir pada kawat.

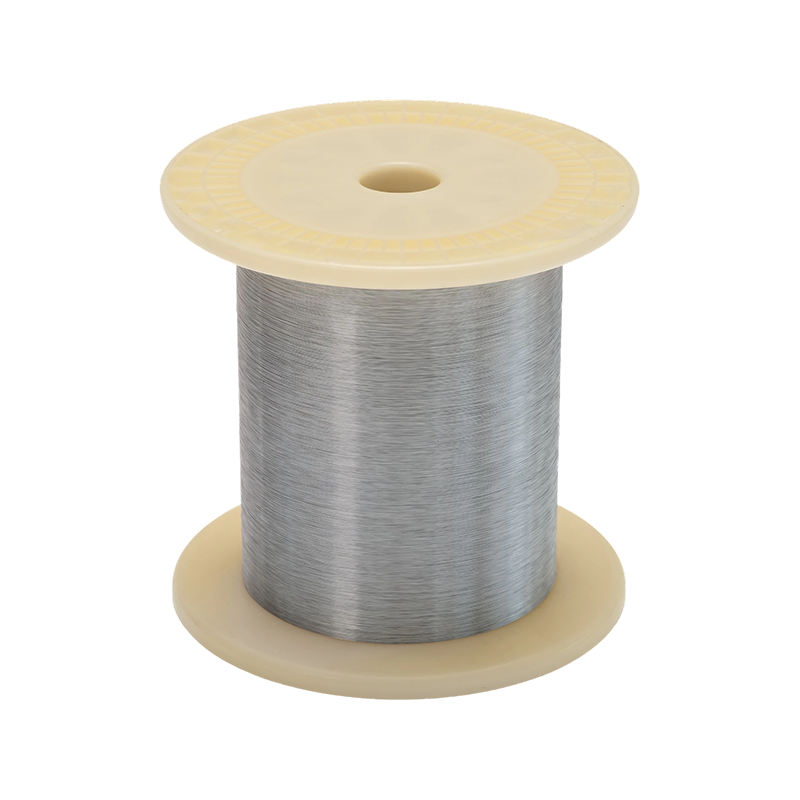

5. Perawatan permukaan dan spooling — Kawat mungkin diberi lapisan minyak ringan untuk perlindungan korosi atau lapisan timah/seng untuk kompatibilitas konektor, kemudian dililitkan ke gulungan atau gulungan sesuai berat yang ditentukan pelanggan.

Pos pemeriksaan kualitas utama mencakup komposisi kimia (spektrometri OES), pengujian tarik sesuai ASTM B557, pengukuran resistivitas sesuai ASTM B193, dan inspeksi permukaan untuk tanda cetakan atau lapisan yang menciptakan lokasi inisiasi kelelahan.

Cara Mendapatkan Kawat Paduan Aluminium: Standar, Spesifikasi, dan Evaluasi Pemasok

Tim pengadaan yang mencari kawat paduan aluminium untuk pertama kalinya – atau berpindah pemasok – harus mengacu pada standar berikut untuk memperkuat spesifikasi teknis mereka:

• ASTM B396 / B397 — Konduktor paduan 6201-T81 terdampar konsentris
• ASTM B800/B801 — Kawat paduan seri 8000 untuk aplikasi bangunan
• IEC 62004 — Kawat paduan aluminium tahan panas untuk konduktor di atas kepala
• AWS A5.10 — Elektroda dan batang las aluminium dan paduan aluminium telanjang
• GB/T 23308 — Standar nasional Tiongkok untuk kawat paduan aluminium yang digunakan dalam konduktor overhead (relevan untuk sumber rantai pasokan Asia-Pasifik)

Saat mengevaluasi pemasok, mintalah sertifikat uji pabrik (MTC) yang meliputi nomor kalor/lot, komposisi kimia, hasil uji tarik dan perpanjangan, serta data resistivitas. Produsen yang bereputasi baik akan mengacu pada akreditasi laboratorium pihak ketiga (ISO/IEC 17025) untuk pengujian internal mereka. Untuk aplikasi bervolume tinggi atau kritis, pertimbangkan untuk mewajibkan pengujian penerimaan pabrik (FAT) yang disaksikan atau inspeksi pihak ketiga di pabrik sebelum pengiriman.

Waktu tunggu untuk nilai standar (1350, 8030, 6201) biasanya berkisar dari 4–8 minggu ex-works untuk pesanan di atas 5 MT. Komposisi paduan khusus, diameter non-standar, atau temper khusus mungkin memerlukan waktu 10–16 minggu dan jumlah pesanan minimum 2–5 MT per ukuran.
